Podłączenie telewizora do amplitunera sprowadza się do wybrania odpowiedniego złącza audio (najlepiej HDMI ARC/eARC, a w starszych zestawach – optyczne TOSLINK lub RCA) i prawidłowego ustawienia wyjścia dźwięku w telewizorze oraz wejścia w amplitunerze.
Poniżej znajdziesz ponadczasowy, krok‑po‑kroku poradnik z prostymi schematami podłączenia – do użycia z większością współczesnych telewizorów i amplitunerów.
1. Co będzie potrzebne?
Najpierw sprawdź, jakie złącza masz w telewizorze i amplitunerze:
- HDMI ARC / eARC – najwygodniejsze i najbardziej uniwersalne;
- HDMI (bez ARC) – dla obrazu z amplitunera do TV; dźwięk wtedy trzeba puścić osobnym kablem;
- Optyczne „Digital Audio Out (Optical)” / TOSLINK – alternatywa, gdy brak ARC/eARC;
- Koaksjalne S/PDIF (coaxial) – cyfrowe audio w części starszych urządzeń;

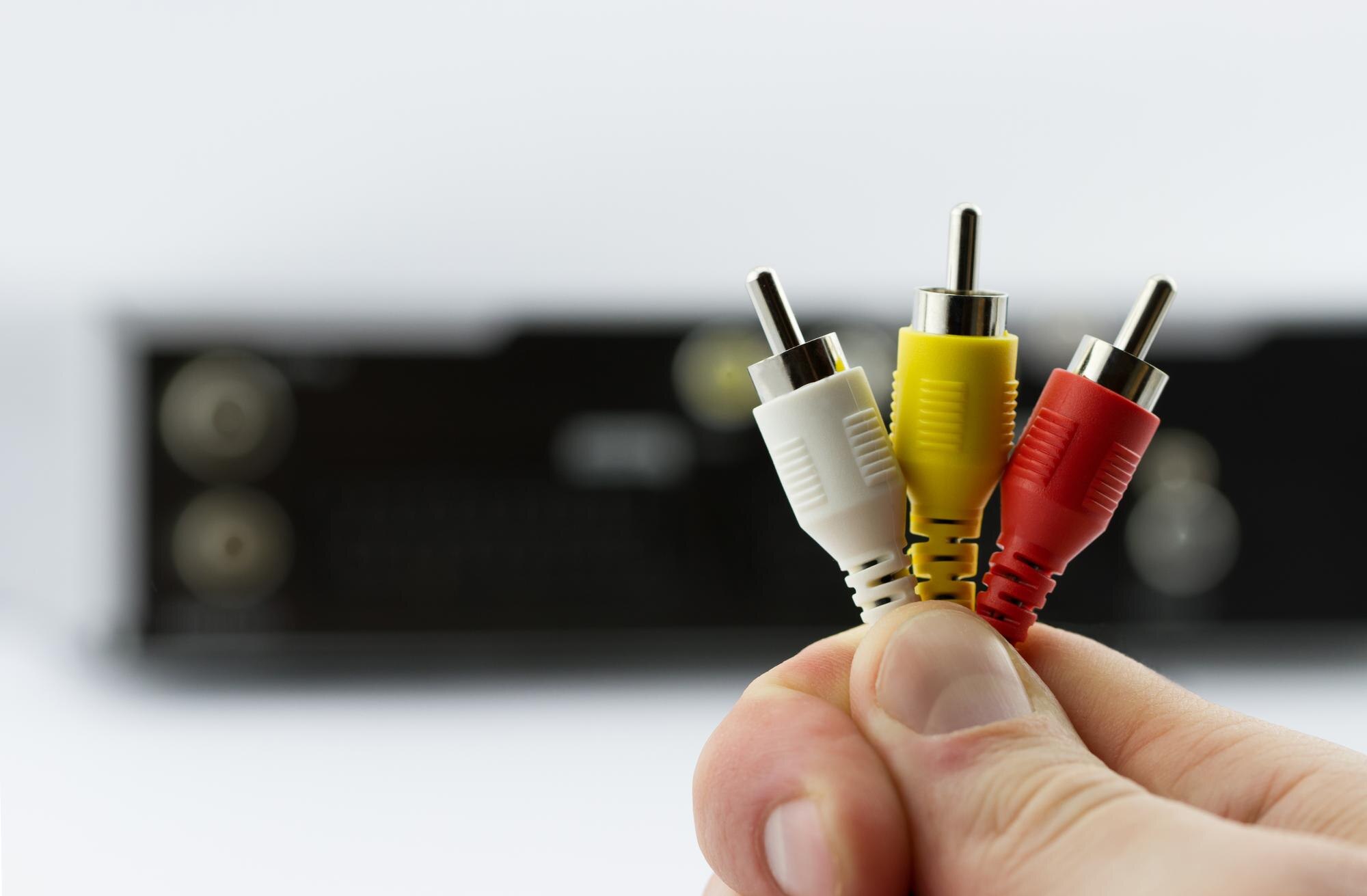

- Analogowe audio RCA (cinch: czerwony/biały) – wyjście/wejście stereo;
- Wyjście słuchawkowe jack 3,5 mm – awaryjne rozwiązanie, gdy brak innych wyjść.
Typowe kable:
- HDMI – dla ARC/eARC wybierz przewód dobrej jakości, minimum High Speed;
- Kabel optyczny TOSLINK – do cyfrowego połączenia bez HDMI;
- Kable RCA (cinch) – para czerwony/biały do audio stereo;
- Kabel jack 3,5 mm → 2×RCA – wyjście słuchawkowe w TV do wejścia w amplitunerze.
2. Metoda rekomendowana – HDMI ARC/eARC
Najprostszy, nowoczesny i docelowy sposób – jeśli Twój telewizor i amplituner mają złącza HDMI ARC lub eARC.
Schemat podłączenia (HDMI ARC/eARC)
- Wyłącz telewizor i amplituner z zasilania przed podłączaniem kabli.
- Znajdź w telewizorze gniazdo HDMI ARC lub eARC – zwykle opisane na obudowie (np. „HDMI 2 (ARC)”, „HDMI eARC”).
- Znajdź w amplitunerze gniazdo HDMI OUT (TV ARC/eARC) lub oznaczone jako TV (ARC).
- Podłącz kabel HDMI: HDMI ARC/eARC w TV → HDMI OUT (TV ARC/eARC) w amplitunerze.
- Włącz ponownie zasilanie obu urządzeń.
Schemat logiczny konfiguracji wygląda następująco:
- Źródła – konsole, dekoder, odtwarzacz Blu‑ray → HDMI IN w amplitunerze;
- Amplituner – HDMI OUT ARC/eARC → HDMI ARC/eARC w telewizorze;
- Dźwięk z TV – aplikacje smart, tuner DVB‑T → wraca po ARC/eARC do amplitunera.
Ustawienia w telewizorze
Wejdź w menu ustawień dźwięku (nazwy mogą się różnić, ale zasada jest podobna):
- Wyjście audio / głośniki – wybierz zewnętrzny system / HDMI ARC/eARC / system audio HDMI zamiast głośników TV.
- Włącz ARC/eARC – jeśli w menu jest osobna opcja dla tej funkcji.
- Włącz HDMI‑CEC (sterowanie po HDMI), aby pilot TV sterował także amplitunerem; przykładowe nazwy: Anynet+ (Samsung), BRAVIA Sync (Sony), Simplink (LG).
- Format wyjściowy dźwięku – dla kina domowego wybierz bitstream / Dolby Digital / Dolby Digital Plus; jeśli amplituner ma problem z dekodowaniem, przełącz na PCM (stereo).
Ustawienia w amplitunerze
W menu amplitunera wykonaj następujące kroki:
- Włącz HDMI Control / CEC oraz – jeśli dostępna – funkcję ARC/eARC.
- Jako źródło wybierz TV Audio / HDMI ARC / Audio Return Channel.
- Ustaw dekodowanie dźwięku na Auto lub wybierz odpowiedni tryb (np. Dolby Atmos, Dolby TrueHD, DTS:X, Dolby Digital Plus).
Test działania
- Uruchom materiał z dźwiękiem wielokanałowym (np. film 5.1 w serwisie VOD lub kanał TV HD).
- Sprawdź, czy dźwięk gra z głośników podłączonych do amplitunera, a nie z telewizora.
- Zwróć uwagę na synchronizację audio z obrazem; jeśli zauważysz opóźnienie (lip sync), w ustawieniach TV lub amplitunera użyj Audio Delay / Lip Sync i skoryguj (zwykle kilka–kilkanaście ms).
- Zapisz ustawienia (np. „Zastosuj / Zapisz”), aby nie stracić konfiguracji.
3. HDMI bez ARC – gdy telewizor nie ma kanału zwrotnego
Starsze telewizory mają zwykłe złącza HDMI bez ARC/eARC. Wtedy HDMI służy tylko do przesłania obrazu z amplitunera do TV, a dźwięk z telewizora trzeba puścić osobno.
Schemat połączenia (brak ARC)
- Źródła zewnętrzne (dekoder, konsola, odtwarzacz): podłącz HDMI OUT źródła → HDMI IN amplitunera.
- Amplituner → TV: użyj HDMI OUT amplitunera → dowolne HDMI IN w telewizorze (bez ARC).
- Dźwięk z tunera TV / aplikacji smart: dołóż kabel optyczny / RCA / jack z TV do amplitunera (szczegóły w sekcji 4).
W tym wariancie wszystkie urządzenia podłączone do amplitunera mają obraz w telewizorze, a dźwięk zawsze trafia do amplitunera, natomiast aplikacje smart w TV wymagają dodatkowego kabla audio.
4. Połączenie bez HDMI – optyczne, RCA, jack
Jeśli Twój amplituner lub telewizor nie mają HDMI ARC/eARC, albo chcesz podłączyć starszy sprzęt audio, wykorzystaj cyfrowe lub analogowe wyjścia audio.
Optyczne „Digital Audio Out (Optical)” – TOSLINK
To najczęstsza alternatywa dla ARC – pozwala przesłać dźwięk cyfrowo (do 5.1), ale bez zaawansowanych formatów jak Dolby Atmos.
Kroki konfiguracji:
- Sprawdź, czy w telewizorze jest złącze Digital Audio Out (Optical), a w amplitunerze wejście Optical In / Digital In.
- Podłącz przewód: Optical Out w TV → Optical In w amplitunerze.
- W TV ustaw wyjście na optyczne / Digital Audio / zewnętrzny system nagłośnienia, a w amplitunerze wybierz źródło Optical / Digital In.
Schemat: Telewizor (Optical Out) → Amplituner (Optical In) → Kolumny / zestaw kina domowego.
Analogowe wyjście audio RCA (cinch)
Jeżeli telewizor ma Audio OUT L/R (RCA), a amplituner Audio IN / AUX / CD (RCA), możesz skorzystać z analogowego połączenia stereo.
Kroki konfiguracji:
- Znajdź w telewizorze wyjście audio RCA (OUT) – czerwone i białe gniazdo; w amplitunerze wejście audio RCA (IN) – np. „AUX”, „CD”, „TV”.
- Podłącz przewód: Audio OUT (L/R) w TV → Audio IN (L/R) w amplitunerze.
- W TV wskaż Audio Out / zewnętrzny system audio, a w amplitunerze wybierz odpowiednie wejście (np. AUX / TV / CD).
Ograniczenie: dźwięk będzie stereo – bez surround – nawet jeśli materiał ma ścieżkę 5.1.
Wyjście słuchawkowe jack 3,5 mm → amplituner
To rozwiązanie awaryjne, gdy telewizor nie ma ani optical, ani RCA, a dostępne jest tylko wyjście słuchawkowe.
Kroki konfiguracji:
- Znajdź w TV gniazdo słuchawkowe (jack 3,5 mm) i użyj kabla jack 3,5 mm → 2×RCA.
- Podłącz: Jack 3,5 mm w TV → 2×RCA (L/R) w amplitunerze.
- W amplitunerze wybierz wejście (np. AUX / Line In); w TV pamiętaj, że to wyjście jest zwykle wzmacniane i regulowane pilotem.
Schemat: TV (słuchawki/jack) → kabel/konwerter → amplituner (RCA) → głośniki.
5. Przykładowe schematy połączeń
Nowoczesny zestaw z HDMI ARC/eARC
Tak połączysz typowy zestaw z nowym TV i amplitunerem:
- Dekoder / konsola / Blu‑ray – HDMI IN w amplitunerze;
- Amplituner (HDMI OUT – TV ARC/eARC) – HDMI ARC/eARC w telewizorze;
- Dźwięk z aplikacji smart TV / tunera DVB‑T – wraca po ARC/eARC do amplitunera.
Efekt: jednym kablem HDMI między TV i amplitunerem przesyłasz obraz i dźwięk, a pilot TV (CEC) steruje głośnością amplitunera.
Telewizor bez ARC + amplituner z HDMI
Schemat dla TV bez kanału zwrotnego dźwięku:
- Dekoder – amplituner (HDMI IN);
- Amplituner (HDMI OUT) – dowolne HDMI w telewizorze (bez ARC);
- TV (Optical Out) – amplituner (Optical In) – dźwięk z aplikacji smart i tunera TV.
Telewizor z optycznym wyjściem audio, amplituner bez HDMI
Gdy amplituner nie ma HDMI, skorzystaj z łącza optycznego:
- TV – Optical Out – Amplituner – Optical In;
- Inne źródła – podłącz bezpośrednio do TV (HDMI), jeśli to wygodniejsze.
6. Najczęstsze problemy i rozwiązania
Brak dźwięku w amplitunerze – sprawdź następujące kwestie:
- Telewizor – czy wysyła dźwięk do zewnętrznego systemu (HDMI ARC, optyczne, Audio Out);
- Amplituner – czy wybrane jest właściwe wejście (TV Audio / ARC / Optical / AUX);
- ARC/eARC i CEC – czy funkcje są włączone w obu urządzeniach.
Dźwięk idzie z TV i z amplitunera jednocześnie – w menu telewizora wyłącz głośniki TV i pozostaw tylko „Zewnętrzny system audio”.
Opóźnienie dźwięku względem obrazu (lip sync) – użyj opcji Audio Delay / Lip Sync w TV lub amplitunerze i delikatnie skoryguj opóźnienie.
Brak dźwięku przestrzennego (gra tylko stereo) – sprawdź, czy w TV format wyjściowy to bitstream / Dolby Digital, a nie wymuszony PCM stereo.
Jeśli nadal brak surround – upewnij się, że amplituner obsługuje dany format (np. Dolby Digital, DTS).
7. Wskazówki praktyczne
Przed rozpoczęciem i po konfiguracji pamiętaj o poniższych zasadach:
- Podłączaj kable przy wyłączonym zasilaniu – zmniejsza to ryzyko uszkodzeń;
- Podłączaj wszystkie źródła do amplitunera – a nie bezpośrednio do TV; amplituner ma wtedy pełną kontrolę nad dźwiękiem;
- Planujesz dźwięk wielokanałowy (5.1, 7.1, Atmos) – unikaj połączeń analogowych; korzystaj z HDMI ARC/eARC lub optycznego (dla klasycznego 5.1);
- Zapisz ustawienia i zrób zdjęcia menu – ułatwi to odtworzenie konfiguracji po aktualizacji oprogramowania TV czy amplitunera.
