Kabel euro‑chinch (SCART‑RCA) pozwala połączyć starsze urządzenia audio‑wideo z gniazdem SCART/Euro z wejściami RCA (chinch) w telewizorze, wieży lub wzmacniaczu, aby przesłać analogowy obraz i dźwięk. To prosty, skuteczny sposób na ożywienie magnetowidu, dekodera, DVD, konsoli czy starszego telewizora bez skomplikowanych konwerterów.
1. Co to jest kabel euro‑chinch?
Euro / SCART – szeroka, 21‑pinowa, trapezowa wtyczka (zwykle czarna), stosowana w starszych telewizorach, dekoderach, magnetowidach i odtwarzaczach DVD; przenosi obraz i dźwięk w formie analogowej.

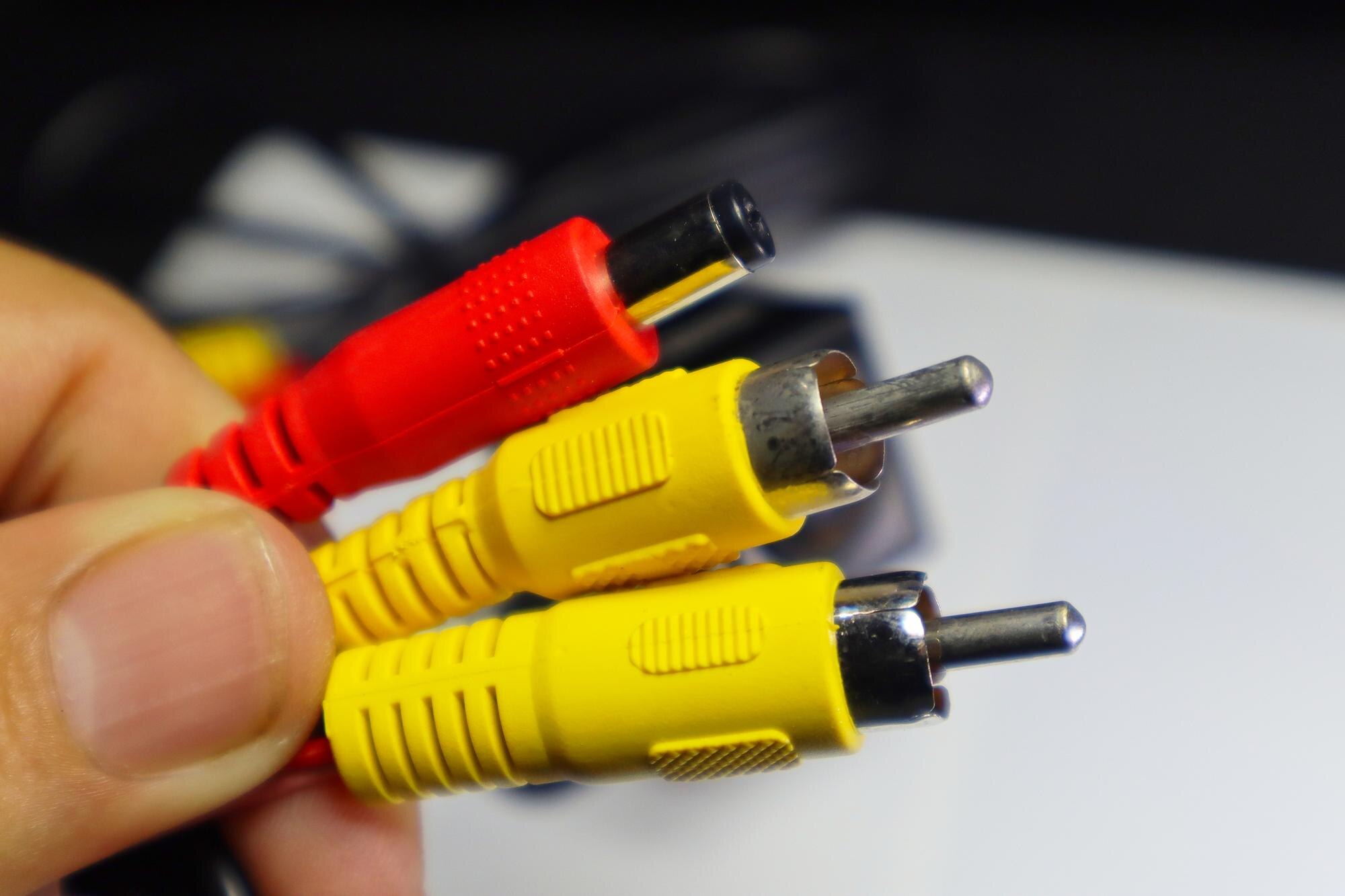

Chinch / RCA – okrągłe wtyki (zwykle żółty, biały, czerwony), które odpowiadają za przesył sygnału wideo oraz dźwięku stereo.
Taki kabel najczęściej ma po jednej stronie wtyczkę SCART, a po drugiej trzy wtyki RCA: żółty (wideo), biały (audio L) i czerwony (audio R). Dzięki temu jednym przewodem wyprowadzisz obraz i dźwięk do urządzenia z wejściami chinch.
Spotyka się też wersje z większą liczbą wtyków RCA (np. 6) – część odpowiada za wejście (IN), a część za wyjście (OUT) sygnału.
2. Zanim podłączysz – przygotowanie krok po kroku
-
Sprawdź kompatybilność złącz
Urządzenie źródłowe (np. magnetowid, dekoder, DVD) powinno mieć gniazdo SCART/Euro, a urządzenie docelowe (telewizor, wieża, projektor) – wejścia RCA/chinch oznaczone jako Video IN (żółte), Audio L IN (białe) i Audio R IN (czerwone).
-
Odłącz zasilanie urządzeń
Przed podłączaniem kabli wyłącz telewizor, dekoder, wieżę itd. i – dla bezpieczeństwa – odłącz je z gniazdka, aby uniknąć zakłóceń lub uszkodzeń.
-
Sprawdź kabel i oznaczenia
Przed rozpoczęciem warto zweryfikować podstawy:
- upewnij się, że to kabel euro‑chinch (SCART‑RCA), a nie RCA‑RCA,
- sprawdź kolory i napisy na wtykach: Video, Audio L, Audio R, IN/OUT,
- postaw na ekranowany przewód, zwłaszcza przy dłuższej długości – poprawi to jakość obrazu i dźwięku.
-
Ustal kierunek przesyłu sygnału (IN/OUT)
Złącze SCART jest dwukierunkowe, ale wiele kabli/przejściówek działa tylko w jednym kierunku. Jeśli przy wtyczce Euro jest przełącznik, ustaw go tak, by pasował do roli urządzenia: OUT – gdy sygnał wychodzi z urządzenia (np. dekoder → TV); IN – gdy sygnał wchodzi do urządzenia (np. TV → wieża).
3. Kolory i oznaczenia wtyczek chinch (RCA)
Standardowy kabel euro‑chinch korzysta z typowego kodu kolorów:
- żółty chinch – wideo (Composite Video);
- biały chinch – audio lewy (L);
- czerwony chinch – audio prawy (R).
Jeśli zamiast kolorów widnieją napisy, kieruj się oznaczeniami Video, Audio L, Audio R – zasada podłączenia jest identyczna.
4. Scenariusz – dekoder / magnetowid / odtwarzacz DVD → telewizor (wejście chinch)
Przykład: chcesz podłączyć starszy dekoder, magnetowid albo DVD z Euro do telewizora, który ma tylko wejścia chinch.
Krok 1 – (opcjonalnie) podłączenie anteny
Jeżeli korzystasz z dekodera lub magnetowidu z sygnałem antenowym, podłącz kabel antenowy do ANT IN / RF IN urządzenia, a wyjście antenowe RF OUT / LOOP OUT / Antenna OUT połącz z wejściem antenowym TV. Nie jest to wymagane do samego przesyłu obrazu i dźwięku przez euro‑chinch, ale bywa konieczne do odbioru kanałów TV.
Krok 2 – podłączenie wtyczki Euro (SCART)
- umieść wtyczkę SCART w gnieździe Euro urządzenia źródłowego (dekoder, magnetowid, DVD),
- dociśnij do końca, zgodnie z kształtem gniazda (płaska część zwykle skierowana w dół),
- jeśli kabel ma przełącznik, ustaw go na OUT – sygnał ma wychodzić z urządzenia do TV.
Krok 3 – podłączenie wtyczek chinch do telewizora
Skorzystaj z ściągawki:
- żółty – Video IN / AV / Composite w telewizorze;
- biały – Audio L IN (lewy kanał);
- czerwony – Audio R IN (prawy kanał).
Włóż wtyczki dokładnie w pasujące gniazda, aby kolory i opisy się zgadzały. Jeśli kabel ma 6 wtyków RCA, wykorzystaj tylko te oznaczone jako OUT z urządzenia i podłącz je do wejść IN w telewizorze.
Krok 4 – włączenie zasilania
Podłącz urządzenia do gniazdek i włącz je: najpierw telewizor, potem dekoder/magnetowid/DVD.
Krok 5 – wybór źródła sygnału w telewizorze
Na pilocie TV wybierz wejście AV / Video IN / Composite / Chinch (nazwa zależy od modelu), a następnie uruchom odtwarzanie na urządzeniu źródłowym. Jeśli wszystko jest poprawnie podłączone, na ekranie pojawi się obraz, a w głośnikach – dźwięk z podłączonego urządzenia.
5. Scenariusz – telewizor → wieża / wzmacniacz (tylko dźwięk, przez euro‑chinch)
Częsty przypadek: chcesz uzyskać lepszy dźwięk z telewizora na wieży lub wzmacniaczu z wejściami chinch (AUX, CD, TAPE itp.).
Krok 1 – strona Euro do telewizora
Włóż wtyczkę SCART do gniazda Euro w telewizorze (często EXT / SCART / AV) i ustaw przełącznik na OUT, ponieważ sygnał audio ma wychodzić z TV do wieży.
W SCART sygnał audio dostępny jest m.in. na stykach 1 i 2 (kanały), a masa na styku 4.
Krok 2 – chinch do wieży / wzmacniacza
Podłącz biały chinch (Audio L) do AUX IN / AUDIO L IN oraz czerwony chinch (Audio R) do AUX IN / AUDIO R IN. W tym połączeniu telewizor jest źródłem (OUT), a wieża/wzmacniacz – odbiornikiem (IN).
Krok 3 – ustawienie źródła w wieży
Wybierz na wieży/wzmacniaczu odpowiednie źródło (np. AUX, CD, EXT). Dźwięk z telewizora powinien być słyszalny po ustawieniu głośności na obu urządzeniach.
6. Inne typowe zastosowania kabla euro‑chinch
Konsole, odtwarzacze multimedialne i starsze komputery z wyjściem SCART można łatwo podłączyć do wejść RCA w telewizorze lub karcie przechwytującej. Zgrywanie obrazu z telewizora (Euro w TV → chinch w rejestratorze/kartcie AV) pozwala rejestrować obraz kompozytowy.
7. Techniczne szczegóły (dla dociekliwych)
W standardowym złączu SCART sygnał wideo kompozytowy (CVBS) jest zwykle na pinie 19 (masa wideo na 17), a sygnały audio L/R na odpowiednich pinach kanałów z masą na 4. Kabel euro‑chinch wyprowadza te sygnały na odpowiadające im wtyki RCA: wideo, audio L, audio R.
8. Najczęstsze problemy i ich rozwiązania
Brak obrazu na telewizorze
Możliwe przyczyny i rozwiązania:
- nieprawidłowe źródło sygnału w TV – wybierz wejście AV / Video IN / Composite zamiast tunera antenowego;
- zły kierunek IN/OUT na kablu – przełącz SCART na OUT, jeśli obraz ma wychodzić z dekodera do TV, lub na IN, jeśli odwrotnie;
- luźne wtyczki – dociśnij SCART oraz RCA i sprawdź zgodność kolorów/gniazd;
- kabel z dwoma zestawami RCA (IN/OUT) – używaj właściwych gniazd (OUT urządzenia → IN TV).
Brak dźwięku
- sprawdź, czy biały i czerwony chinch są w Audio L/R IN, a nie w wyjściach,
- upewnij się, że wybrane źródło (np. AUX) odpowiada podłączonemu wejściu,
- zweryfikuj głośność i brak wyciszenia (mute) na obu urządzeniach.
Zakłócenia, szumy, słaba jakość obrazu
Zastosuj ekranowany, lepszej jakości kabel, zwłaszcza przy dłuższych odcinkach, aby ograniczyć zakłócenia. Unikaj prowadzenia przewodu równolegle do kabli zasilających 230 V – zmniejsza to interferencje.
9. Często zadawane pytania (FAQ)
Czy kablem euro‑chinch można przesłać tylko dźwięk, bez obrazu?
Tak. Wystarczy podłączyć wyłącznie wtyki audio (biały i czerwony), pozostawiając żółty nieużywany.
Czy przez euro‑chinch obsłużę obraz HD?
SCART/RCA to złącza analogowe – przenoszą sygnał kompozytowy lub czasem RGB. Nie przesyłają natywnego sygnału HD z HDMI; są przeznaczone głównie do starszych urządzeń.
Czy mogę łączyć bardzo długie odcinki kabla euro‑chinch?
Tak, praktycznie stosuje się przewody nawet do ok. 20 m, ale warto użyć dobrego, ekranowanego kabla, aby ograniczyć spadek jakości i zakłócenia.
Jak rozpoznać, która strona kabla jest IN, a która OUT?
Szukaj napisu IN / OUT przy wtyczce Euro oraz opisów Audio/Video IN / OUT przy wtykach RCA, a następnie dopasuj do roli urządzeń: źródło sygnału → OUT, odbiornik → IN.
Stosując powyższe zasady i schematy podłączeń, kabel euro‑chinch pozostaje prostym i skutecznym sposobem na połączenie wielu starszych urządzeń audio‑wideo z telewizorami, wieżami i wzmacniaczami.
